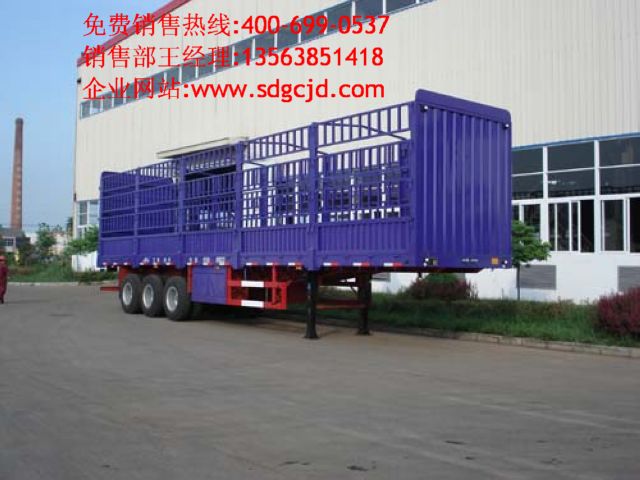

名稱單位參數 整車型號倉柵式運輸半掛車 外形尺寸mm13000×2500×3800,3600 額定質量kg21400 整備質量6980 半掛車鞍座最大允許承載質量8400 罐體/貨廂尺寸mm12900×2400×600,550 軸距7150+1310+1310 前懸/后懸-/2250 離去角°-/14.2 鋼板彈簧片數-/10/10/10車軸13噸富華 輪胎規格11.00R20牽引銷90# 后輪距1840/1840/1840支腿28噸單動 軸數3制動系統國產繼動閥 專用配置標準配置13噸富華軸11.00鋼絲胎。8.0#鋼圈。28T單動支腿，氣室四大二小。國產繼動閥。90#牽引銷。備胎架2個。帶行李架，工具箱一個。下置水箱Φ6002000mm一個 結構特點500mm高工字梁臺階式為450mm，上下翼板14/14mm。腹板6mm，底板3mm平板。邊框?yàn)?4#槽鋼，11開箱中立柱為4根，廂高1.8米。 牽引銷按中國、英國、美國等標準制造，合金結構鋼鍛造，數控機床加工，整體調質處理。50號2"和90號3.5"裝配式牽引削可互為轉換。牽引銷固定螺栓為高強度防松螺栓。 制動系統設計先進、使用簡便、轉動靈活、安全可靠。有效防止掛車滑動，水平與垂直方向均可使用。 支撐裝置伸縮方管設計，重量輕，抗彎抗扭能力強。支承內裝有螺旋升降機構，升降過程中自動加注潤滑脂，可在-30℃―120℃條件下使用。雙級減速齒輪設計，滑動換檔，高檔操作快速省時，低檔操作輕便省力。調解高度靈活、隨意、穩定，單動式、聯動式支承裝置可供選擇。 生產周期5-10天
